สำหรับมอเตอร์ที่ตัดต่อบ่อยๆ ควรเลือกใช้แมกเนติกแบบไหนครับ?

Changed status to publish
0

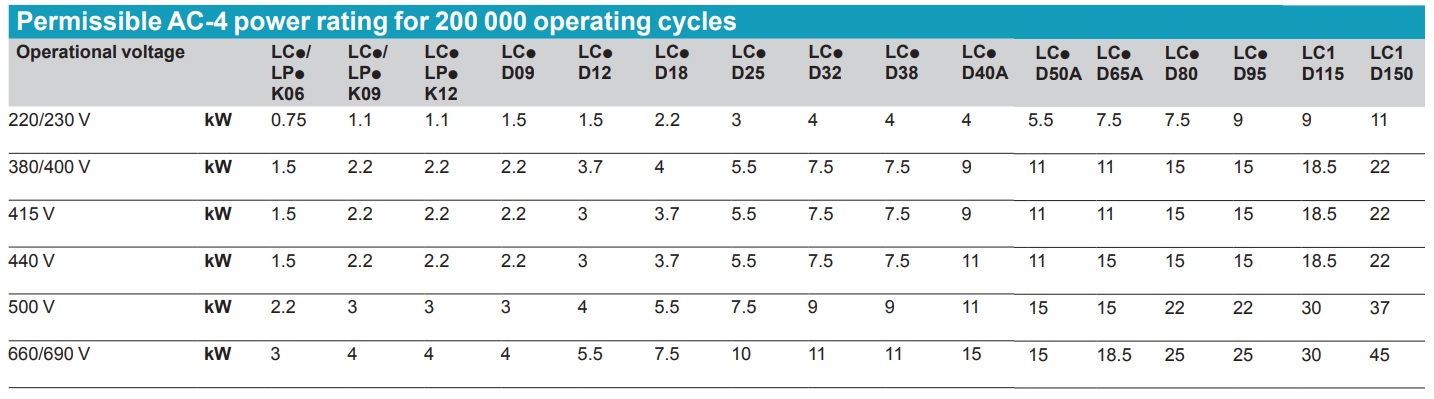

การเลือกแมกเนติก  สำหรับมอเตอร์มี่ตัดต่อบ่อยๆนั้น หากแบ่งลักษณะของโหลดประเภทนี้นั้น ตามมาตรฐาน IEC 60947-4 จัดอยู่ Utilisation category AC-4 คือ  เหมาะสำหรับใช้ในการสตาร์ท-หยุดมอเตอร์ แบบ Plugging(การหยุดหรือสลับเฟสอย่าง  รวดเร็ว ในหว่างที่มอเตอร์เดินกำลังเดินอยู่) แบบ Inching หรือ Jogging(การจ่ายไฟให้  มอเตอร์ซ้ำ ๆกัน ในช่วงเวลาสั้น ๆ เพื่อต้องการให้มอเตอร์เคลื่อนตัวเล็กน้อย ดังนั้นการเลือกแมกเนติกนั้น ต้องรองรับการใช้งานสำหรับโหลด AC-4 แต่ทั้งนี้โดยส่วนใหญ่แล้วเราจะพบกับตารางการเลือกแมกเนติกที่ใช้กับมอเตอร์ที่เป็น AC-3 บ้างครั้งทำให้ละเลยไปหรือคิดว่าน่าจะใช้ได้เหมือนกันเนืองจากเป็นโหลเมอเตอร์เหมือนกันแต่อันที่จริงแล้วการทนกระแสของแมกเนติกสำหรับโหลด AC-4 ทนได้น้อยกว่า AC-3 เช่น ถ้าเลือกแมกเนติกรุ่น LC1D09 สำหรับโหลด AC-3 แล้วจะใช้ได้กับมอเตอร์ขนาดสูงสุด 4kW ที่ 400AC แต่สำหรับโหลด AC-4 แล้วจะใช้ได้กับมอเตอร์ขนาดสูงสุด 2.2kW ที่ 400AC  ซึ่งจากตารางด้านล่างเป็นตัวอย่างตารางการเลือกแมกเนติกสำหรับโหลดมอเตอร์ AC-4

Answered question
